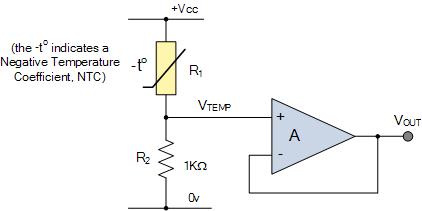

以下热敏电阻在25 o C时的电阻值为10KΩ，在100 o C时的电阻值为100Ω 。当与1kΩ电阻串联时，计算热敏电阻两端的电压降及其输出电压(Vout)穿过12v电源。

　　在25 Ø ç

　　在100 o C

　　通过将R2的固定电阻值(在我们的示例中为1kΩ)更改为电位计或预设，可以在预定的温度设定点获得电压输出，例如，在60 o C下输出5v 并通过改变电位计特定的输出电压可以在更宽的温度范围内获得水平。

　　然而，需要注意的是，热敏电阻是非线性器件，它们在室温下的标准电阻值在不同的热敏电阻之间是不同的，这主要是由于它们是由半导体材料制成的热敏电阻，具有随温度的指数变化，因此具有一个测试温度恒定(β可被用于计算它的电阻对于任何给定的温度点)。

　　然而，当与诸如分压器网络或惠斯通电桥类型布置的串联电阻器一起使用时，响应于施加到分配器/桥接网络的电压而获得的电流与温度成线性关系。然后，电阻两端的输出电压随温度变化。

　　电阻温度检测器(RTD)

　　另一种类型的电阻温度传感器是电阻温度检测器或RTD。RTD是精密温度传感器，由高纯度导电金属(如铂，铜或镍)缠绕成线圈而制成，其电阻随温度变化而变化，类似于热敏电阻。还有薄膜RTD。这些器件具有铂浆薄膜沉积在白色陶瓷基板上。

　　电阻RTD

　　电阻式温度探测器具有正温度系数(PTC)，但与热敏电阻不同，它们的输出非常线性，可以非常精确地测量温度。

　　然而，它们具有热灵敏度非常差，即温度变化仅产生例如一个非常小的输出的变化，1Ω/ ö C.

　　更常见的类型的RTD的是从铂制成并且被称为铂电阻温度计或PRT的最常用的它们的所有的Pt100传感器，其具有在0100Ω的标准电阻值ö C.缺点是，白金这种设备的价格昂贵，其主要缺点之一是其成本。

　　与热敏电阻一样，RTD是无源电阻器件，通过恒温电流通过温度传感器，可以获得随温度线性增加的输出电压。典型的RTD在0 o C时的基极电阻约为100Ω，在100 o C时的基本电阻增加到约140Ω，工作温度范围在-200到+600 o C 之间。

　　由于RTD是电阻器件，我们需要通过它们传递电流并监控产生的电压。然而，当电流流过电阻丝时，由于电阻丝的自身热引起的电阻的任何变化， I 2 R ，(欧姆定律)都会导致读数出错。为避免这种情况，RTD通常连接到惠斯通电桥网络，该网络具有额外的连接线，用于引线补偿和/或连接到恒流源。
