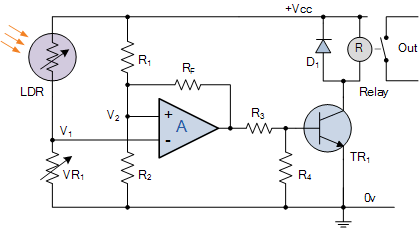

在该基本暗感测电路中，光敏电阻器LDR1和电位器VR1形成简单电阻桥接网络的一个可调节臂，通常也称为惠斯通电桥，而两个固定电阻器R1和R2形成另一个臂。电桥的两侧形成跨电源电压的分压器网络，其输出V1和V2分别连接到运算放大器的非反相和反相电压输入。

　　运算放大器配置为差分放大器，也称为带反馈的电压比较器，其输出电压条件由两个输入信号或电压V1和V2之间的差值决定。电阻器组合R1和R2在输入端V2处形成固定电压基准，由两个电阻器的比率设定。该LDR - VR1组合提供了一个可变电压输入V1由光敏电阻被检测的光成比例的水平。

　　与前一电路一样，运算放大器的输出用于控制继电器，继电器由续流二极管D1保护。当LDR检测到的光电平及其输出电压低于V2设定的参考电压时，运算放大器的输出改变状态，激活继电器并切换连接的负载。

　　同样，当亮度增加时，输出将切换回“关闭”继电器。可以选择反馈电阻器Rf设置两个开关点的滞后，以给出放大器的任何合适的电压增益。

　　当光水平超过参考电压电平时，也可以反转这种类型的光传感器电路的操作以将继电器“接通”，反之亦然，通过反转光传感器LDR和电位计VR1的位置。电位计可用于将差分放大器的开关点“预先设置”到任何特定的亮度水平，使其成为简单的光传感器投影电路。

　　光接装置

　　Photojunction设备基本上是PN-Junction光传感器或由硅半导体PN结制成的探测器，它们对光敏感并且可以检测可见光和红外光水平。光接合装置专门用于感测光，这类光电光传感器包括光电二极管和光电晶体管。

　　光电二极管

光电二极管

　　所述的结构光电二极管的光传感器是类似于不同之处在于，二极管外壳是透明的或具有透明透镜将光聚焦到所述PN结以提高灵敏度的常规PN结二极管的。该结将响应特别是更长波长的光，例如红色和红外线，而不是可见光。

　　对于具有透明或玻璃珠体的二极管，例如1N4148信号二极管，该特性可能是个问题。LED也可以用作光电二极管，因为它们可以发射和检测来自其结的光。所有PN结都是光敏的，可以用于光导无偏电压模式，光电二极管的PN结总是“反向偏置”，这样只有二极管泄漏或暗电流才能流动。1N4148信号二极管。LED也可以用作光电二极管，因为它们可以发射和检测来自其结的光。所有PN结都是光敏的，可以用于光导无偏电压模式，光电二极管的PN结总是“反向偏置”，这样只有二极管泄漏或暗电流才能流动。

　　光电二极管的结电流(暗模式)上没有光的电流 - 电压特性(I / V曲线)与正常信号或整流二极管非常相似。当光电二极管正向偏置时，电流呈指数增长，与普通二极管相同。当施加反向偏压时，出现小的反向饱和电流，这导致耗尽区域的增加，耗尽区域是结的敏感部分。光电二极管也可以使用跨结的固定偏置电流以电流模式连接。电流模式在很宽的范围内非常线性。
